Scaricatori di Condensa Termostatici

L'unico tipo di scaricatore progettato per eliminare aria e gas non condensabili in modo continuo. Essenziale per i sistemi di riscaldamento a vapore, le batterie HVAC e ogni applicazione dove lo spurgo dell'aria determina la resa del processo.

Come funziona lo scaricatore termostatico

Lo scaricatore termostatico reagisce alla temperatura della condensa — non alla pressione né alla posizione di un galleggiante. Il cuore è un elemento sensibile alla temperatura (capsula a pressione bilanciata o lamina bimetallica) collegato alla sede di scarico.

Quando il corpo è freddo (impianto fermo o in avviamento), l'elemento è completamente contratto e la valvola è completamente aperta: l'aria, i gas non condensabili e la condensa fredda vengono espulsi liberamente. Man mano che la temperatura nel corpo si avvicina alla saturazione del vapore alla pressione di esercizio, l'elemento si espande e chiude progressivamente la sede. A regime, la valvola si apre solo quando la condensa si è raffreddata di un certo numero di gradi sotto la temperatura di saturazione (sottoraffredamento).

Questo comportamento fa dello scaricatore termostatico la soluzione ideale per una classe specifica di applicazioni: riscaldamento a bassa pressione, batterli d'aria, spurgo aria su apparecchiature e caldaie. Non è intercambiabile con i tipi meccanici per gli scambiatori di calore a vapore dove la condensa deve essere rimossa immediatamente.

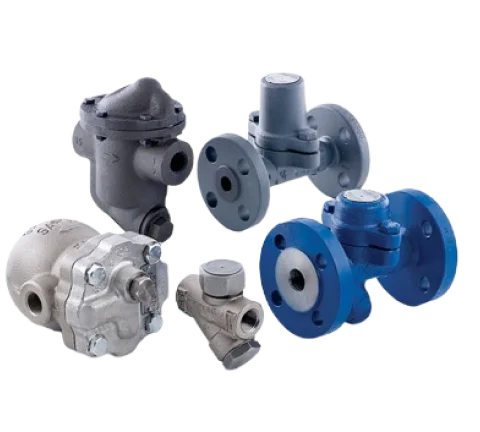

Scaricatore di condensa termostatico Spirax Sarco — Roffia srl

Tipo a pressione bilanciata (BP)

  • Sottoraffredamento: 2–5 °C (avvio quasi a saturazione)
  • Pressione max: 32 bar
  • Temperatura max: 250 °C
  • Connessioni: DN 15–50 (filettato e flangiato)
  • Spurgo aria: eccellente (apertura immediata da freddo)
  • Applicazioni: farmaceutico, alimentare, processi con avvii frequenti

Tipo bimetallico

  • Sottoraffredamento: 10–30 °C (condensa più raffreddata)
  • Pressione max: 40 bar
  • Temperatura max: 300 °C
  • Connessioni: DN 15–50
  • Robustezza meccanica: superiore alla capsula BP
  • Applicazioni: riscaldamento industriale, tracing aggressivo, condizioni gravose

Applicazioni principali

Sistemi di riscaldamento a vapore bassa pressione

Nei radiatori e nei sistemi a colonne di distribuzione vapore (0–0,5 bar), lo scaricatore termostatico BP in versione compatta per radiatori è la soluzione standard. La valvola rimane aperta all'accensione per svuotare rapidamente l'aria dai corpi scaldanti, poi si chiude quando il vapore assume il controllo. Il sottoraffredamento ridotto (2–5 °C) assicura che la condensa non si accumuli nelle colonne, problema tipico dei sistemi mal scaricati che genera colpi d'ariete e rumori nelle tubazioni.

Batterie di riscaldamento aria (HVAC industriale)

Le batterie di riscaldamento a vapore per unità di trattamento aria richiedono uno spurgo efficace per evitare formazione di sacche d'aria nelle sezioni verticali dei collettori. Lo scaricatore termostatico BP si installa sul ritorno di ogni batteria. Nei sistemi con controllo della temperatura dell'aria tramite valvola di regolazione, la pressione ai capi dello scambiatore varia continuamente — il termostatico BP adatta automaticamente il punto di apertura alla pressione disponibile, garantendo lo spurgo aria independentemente dalla pressione di esercizio istantanea.

Sfiati d'aria su caldaie e collettori vapore

All'avviamento di caldaie, serbatoi a vapore e collettori, è necessario espellere l'aria accumulata durante il fermo. Un eliminatore d'aria separato (air vent termostatico) è preferito al semplice sfiato manuale: si apre automaticamente all'avvio, espelle l'aria e si richiude quando arriva il vapore — senza intervento dell'operatore. Spirax Sarco produce eliminatori d'aria specifici basati sullo stesso principio della capsula BP, dimensionati per portate d'aria elevate all'avviamento con corpi compatti e rapidi nel rispondere alla presenza di vapore.

Recupero condensa calda con sottoraffredamento

In alcuni processi, è vantaggioso recuperare la condensa a temperatura elevata per ridurre l'energia necessaria per riscaldare nuovamente l'acqua di alimento. Lo scaricatore termostatico BP con sottoraffredamento minimo (2–3 °C) permette di evacuare la condensa praticamente alla temperatura di saturazione, massimizzando il calore sensibile disponibile. Questo approccio richiede però una rete di ritorno condensa pressurizzata per evitare la riebollizione della condensa calda nelle pompe — da valutare con cura in fase di progettazione del sistema di recupero.

Selezione: pressione bilanciata o bimetallico?

Scegliere pressione bilanciata (BP) quando:

  • Spurgo aria rapido è prioritario (farmaceutico, alimentare)
  • Avvii e spegnimenti frequenti dell'impianto
  • Sottoraffredamento minimo richiesto (condensa quasi satura)
  • Pressione di esercizio stabile e controllata
  • Sistemi di riscaldamento a vapore bassa pressione

Scegliere bimetallico quando:

  • Condizioni gravose: colpi d'ariete, fluttuazioni di pressione
  • Vapore surriscaldato o pressione variabile
  • Tracciatura su linee industriali ad alta pressione
  • Sottoraffredamento elevato accettabile o desiderabile
  • Robustezza meccanica prioritaria sulla sensibilità

Domande frequenti

Come funziona lo scaricatore termostatico a pressione bilanciata?
L'elemento a pressione bilanciata (balanced pressure capsule) è una capsula metallica parzialmente riempita di un fluido con punto di ebollizione leggermente inferiore a quello dell'acqua alla pressione di esercizio. Quando il fluido all'interno si scalda — avvicinandosi alla temperatura di saturazione del vapore — la pressione interna alla capsula aumenta, e la capsula si espande chiudendo la sede di scarico. Quando la condensa si raffredda (es. ingresso di condensa sottoraffreddata), la capsula si contrae e la sede si apre. La caratteristica fondamentale è che l'apertura è correlata alla temperatura della condensa, non direttamente alla pressione. Questo significa che: a bassa pressione la valvola si apre a temperatura relativamente bassa, ad alta pressione la apertura richiede una condensa più sottoraffreddata. Lo scaricatore a pressione bilanciata è eccellente per eliminare aria e gas non condensabili: quando il corpo è freddo e pieno d'aria, la capsula è completamente contratta e la valvola è spalancata — l'aria viene espulsa rapidamente all'avviamento.
Qual è la differenza tra il tipo a pressione bilanciata e il tipo bimetallico?
Pressione bilanciata (BP): risponde alla temperatura in modo proporzionale. Aperto quando freddo (aria e condensa fredda escono liberamente), si chiude progressivamente all'aumentare della temperatura. Il sottoraffredamento (differenza tra temperatura di saturazione e temperatura di apertura) è tipicamente 2–5 °C. Ottimo per spurgo aria, avviamenti frequenti, applicazioni farmaceutiche e alimentari dove la condensa deve essere evacuata alla massima temperatura possibile. Bimetallico: un lamina bimetallica si deforma con la temperatura aprendo/chiudendo la valvola. Comportamento simile, ma il sottoraffredamento è maggiore — da 10 a 30 °C. Il vantaggio è la robustezza meccanica superiore rispetto alla capsula, maggiore tolleranza ai colpi d'ariete e funzionamento più predicibile con vapore surriscaldato. Adatto a condizioni gravose (linee non regolate, fluttuazioni di pressione). Lo svantaggio è che la condensa subisce un sottoraffredamento più significativo prima di essere evacuata, quindi parte del calore sensibile della condensa viene perso.
Perché lo scaricatore termostatico è il migliore per eliminare l'aria?
Lo scaricatore termostatico è l'unico tipo — insieme all'eliminatore d'aria separato — specificamente progettato per espellere aria e gas non condensabili. I tipi meccanici (galleggiante, secchiello) e il termodinamico non distinguono tra aria e vapore: reagiscono alla presenza di gas, ma non sono ottimizzati per l'eliminazione dell'aria come funzione primaria. Il termostatico invece rimane fisicamente aperto quando il corpo è freddo (capsula contratta, valvola aperta) — permettendo all'aria di uscire liberamente. Solo quando la temperatura si avvicina alla saturazione del vapore la valvola si chiude. Questo rende il termostatico fondamentale per: gruppi riscaldanti con frequenti accensioni/spegnimenti (aria rientra ogni volta che il vapore condensa); serpentine di riscaldamento in vasche e serbatoi; batterie di riscaldamento aria in HVAC industriale; qualsiasi impianto dove l'aria colpisce la resa termica dell'apparecchiatura.
Cosa si intende per "sottoraffredamento" di uno scaricatore termostatico?
Il sottoraffredamento (subcooling) è la differenza tra la temperatura di saturazione del vapore alla pressione di esercizio e la temperatura alla quale lo scaricatore si apre per scaricare la condensa. Ad esempio, con vapore a 3 bar (143 °C di saturazione) e uno scaricatore a pressione bilanciata con 5 °C di sottoraffredamento, la valvola si apre quando la condensa si è raffreddata a 138 °C; con uno bimetallico a 20 °C di sottoraffredamento, apre a 123 °C. Il sottoraffredamento ha un effetto diretto: la condensa trattenuta nello scaricatore (e nei tratti a monte) cede il suo calore sensibile all'apparecchiatura — un effetto positivo di recupero energetico per alcuni processori, ma può creare punti morti termici in altri. In sistemi di riscaldamento HVAC a vapore a bassa pressione (<0,5 bar), il sottoraffredamento eccessivo può causare l'accumulo di condensa nella batteria e ridurne la resa. Si sceglie il tipo e il grado di sottoraffredamento in funzione dell'applicazione specifica.
Scaricatori termostatici per sistemi di riscaldamento a vapore a bassa pressione?
Nei sistemi di riscaldamento a bassa pressione (0–0,5 bar, comune in edifici storici e industriali) lo scaricatore termostatico a pressione bilanciata è la soluzione dominante per i corpi radianti e le batterie. I motivi: il vapore a bassa pressione ha una grande volumetria e il galleggiante dovrebbe essere di grandi dimensioni per piccole portate; il termodinamico funziona male a deltaP < 1 bar; il termostatico BP è disponibile in taglie molto compatte (diametro ridotto, adatto a uscite di radiatori tradizionali) e gestisce egregiamente sia la fase di avvio (aria) che lo scarico a regime con sottoraffredamento controllato. Nei sistemi di riscaldamento industriale con vapore saturo a media pressione (1–10 bar) per alte batterie e riscaldatori d'aria, il bimetallico è preferito per la maggiore robustezza. In entrambi i casi, la regolazione di sistema non richieda condensate a temperatura elevata nel ritorno: la condensa sottoraffreddata previene l'ebollizione nelle pompe di recupero condensa.
Quando uno scaricatore termostatico è la scelta sbagliata?
Lo scaricatore termostatico non è adatto come scaricatore principale sugli scambiatori di calore a vapore con portate variabili e requisito di massima efficienza termica: il sottoraffredamento necessario significa che condensa in parte scalda l'apparecchiatura senza evaporare, occupando superficie di scambio. In questi casi il galleggiante è la scelta corretta. Il termostatico non va usato nemmeno nelle linee principali di distribuzione vapore (dove si usano secchiello o galleggiante) né nella tracciatura ad alta pressione (dove il termodinamico è più compatto e robusto). Il suo campo di elezione rimane: eliminazione aria, riscaldamento a bassa pressione, batterie HVAC, e come integratore all'uscita di scambiatori per spurgo aria combinato con galleggiante a monte.

Selezione scaricatori termostatici

Indicaci tipo di applicazione (riscaldamento, spurgo aria, tracciatura), pressione di esercizio e frequenza di avvio. Il team Roffia individua il tipo corretto — BP o bimetallico — con offerta dedicata.
