Compensatori di Dilatazione

Compensatori assiali, laterali e angolari in acciaio inox, gomma e PTFE. Anche su misura per impianti a vapore e circuiti termici ad alta temperatura.

Compensatori per assorbire le dilatazioni termiche delle tubazioni

I compensatori di dilatazione sono dispositivi flessibili inseriti nelle tubazioni per assorbire i movimenti causati dalle variazioni di temperatura. Quando un fluido caldo (vapore, acqua surriscaldata, olio diatermico) attraversa una tubazione metallica, il metallo si dilata generando forze enormi sui punti fissi, sulle flange e sulle apparecchiature. Il compensatore assorbe questi movimenti, proteggendo l'intero impianto.

I compensatori assiali gestiscono allungamenti lungo l'asse del tubo, quelli laterali assorbono spostamenti trasversali tra due tratti paralleli, e i modelli angolari compensano variazioni di angolo tra tubazioni. Per impianti complessi, forniamo versioni combinate che gestiscono più movimenti contemporaneamente.

Roffia fornisce compensatori con soffietto in acciaio inox AISI 304 e 316L (monostrato e multistrato), in gomma EPDM e NBR per basse pressioni, e in PTFE per fluidi chimicamente aggressivi. Pressioni di esercizio fino a PN 40. Disponibili anche su misura con dimensioni, corse e materiali personalizzati.

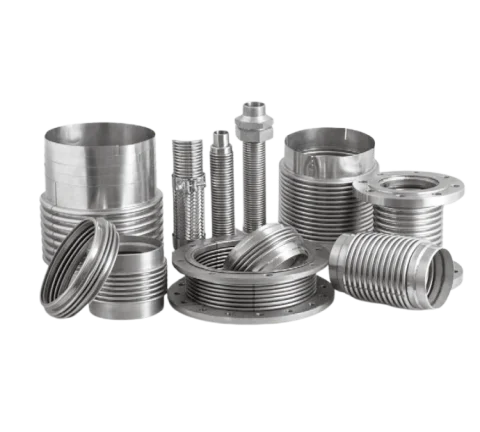

Compensatori di dilatazione su misura in acciaio inox — Roffia srl

Compensatori assiali

  • Soffietto in acciaio inox
  • Monostrato e multistrato
  • Con e senza tiranti
  • Per vapore e acqua surriscaldata

Compensatori laterali e angolari

  • Spostamenti trasversali e angolari
  • Con tiranti di contenimento
  • Versioni combinate disponibili
  • Per impianti con geometrie complesse

Compensatori su misura

  • Progettazione personalizzata
  • INOX 304, 316L, gomma, PTFE
  • Pressioni fino a PN 40
  • Completi di flange e guide

Domande frequenti

Quali tipi di compensatori di dilatazione esistono?
I compensatori di dilatazione si classificano in base al movimento che devono assorbire: assiali (compensano allungamento/accorciamento lungo l'asse della tubazione), laterali (assorbono spostamenti trasversali) e angolari (compensano variazioni di angolo tra due tratti). Roffia fornisce tutte le tipologie in acciaio inox, gomma e PTFE, anche in versione combinata assiale-laterale per impianti complessi.
Quando è necessario installare un compensatore di dilatazione?
Un compensatore di dilatazione è necessario ogni volta che le tubazioni sono soggette a variazioni di temperatura significative che causano allungamenti o accorciamenti. Casi tipici: circuiti a vapore, acqua surriscaldata, olio diatermico, impianti di riscaldamento/raffreddamento e linee di processo con cicli termici frequenti. Senza compensatore, le dilatazioni generano stress sulle flange, sui supporti e sulle apparecchiature collegate, causando perdite e rotture.
Roffia realizza compensatori su misura?
Sì, Roffia fornisce compensatori su misura progettati in base alle specifiche dell'impianto: diametro nominale, pressione di esercizio (fino a PN 40), temperatura, tipo di movimento, corsa richiesta e materiale del soffietto. Realizziamo compensatori in acciaio inox AISI 304 e 316L, con soffietto monostrato o multistrato, completi di flange, tiranti di contenimento e guide di scorrimento.

Hai bisogno di compensatori di dilatazione?

Comunicaci diametro, pressione, temperatura e tipo di movimento da compensare. Realizziamo compensatori su misura per ogni esigenza impiantistica.
