Tubi Calzati INOX Raccordati

Tratti in acciaio inox AISI 316L con raccordi Clamp, DIN 11851 e SMS già aggraffati in fabbrica. Pronti all'installazione per impianti alimentari, bevande e farmaceutici — igienici, flessibili, CIP/SIP compatibili.

Connessione igienica pronta all'uso, senza saldatura in campo

I tubi calzati INOX raccordati sono la soluzione per chi ha bisogno di un tratto di collegamento igienico e flessibile tra macchine, tra serbatoi e pompe, o come bypass smontabile — senza dover ricorrere a un saldatore in campo. I raccordi terminali (Clamp, DIN 11851, SMS) sono aggraffati meccanicamente in fabbrica su guarnizioni in EPDM o PTFE, garantendo una tenuta sicura e igienica già assemblata.

Il tubo interno in AISI 316L, liscio o ondulato, è compatibile con quasi tutti i prodotti alimentari e farmaceutici e resiste ai cicli di pulizia CIP (soda caustica, acido nitrico) e sterilizzazione SIP (vapore a 130 °C). La versione ondulata (corrugata) offre la massima flessibilità per compensare disallineamenti e vibrazioni delle macchine collegate.

Roffia fornisce tubi calzati in lunghezze standard (300–2000 mm) e su misura per ogni esigenza. Le estremità possono essere dello stesso standard (es. Clamp–Clamp) o di standard diversi (es. Clamp–DIN 11851) per adattare componenti con connessioni differenti.

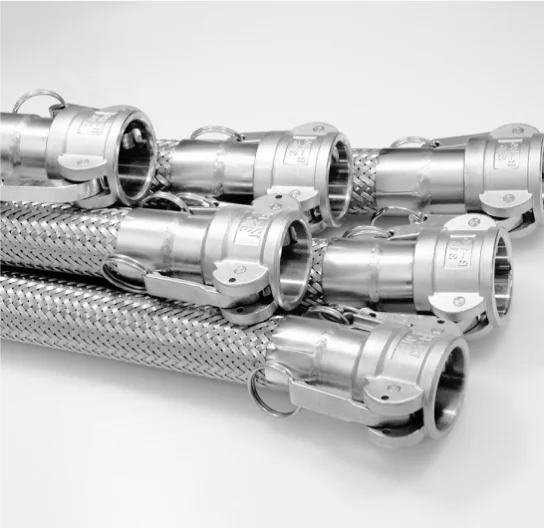

Tubi calzati INOX raccordati — Roffia srl

Specifiche tecniche

  • Materiale tubo: AISI 316L
  • DN disponibili: 25, 32, 40, 50, 65, 80, 100
  • Lunghezze: 300–2000 mm (standard) o su misura
  • Pressione max: 10–16 bar (in base al DN)
  • Temperatura: -40 °C a +140 °C (EPDM)
  • Finitura interna: Ra ≤ 0,8 µm

Standard raccordi disponibili

  • Clamp ISO 2852 (Tri-Clamp)
  • DIN 11851 — lattiero-caseario
  • SMS 1145 — standard scandinavo
  • RJT — standard britannico
  • Flangia piana EN 1092-1
  • Raccordi Camlock
  • Adattatori con estremità miste

Guarnizioni terminali

  • EPDM — standard alimentare, CIP/SIP
  • PTFE — prodotti aggressivi, solventi
  • Silicone — alte temperature, SIP >130 °C
  • NBR — oli e idrocarburi
  • Tutti conformi CE 1935/2004 e FDA

Applicazioni tipiche

Industria alimentare e bevande

Collegamento tra pompe centrifughe e serbatoi di stoccaggio, bypass su filtri e scambiatori, punti di campionamento. La flessibilità compensa le vibrazioni delle pompe e i movimenti termici dei serbatoi riscaldati.

Birrifici e cantine

Trasferimento mosto, birra e vino tra tank di fermentazione e maturazione. I raccordi Clamp permettono la sostituzione rapida dei tratti di tubo durante le operazioni di CIP senza utensili.

Farmaceutico e cosmetico

Tratti di trasferimento prodotto tra reattori e serbatoi di stoccaggio in ambienti GMP. I tubi calzati con documentazione di conformità materiale (3.1 BS EN 10204) soddisfano i requisiti normativi.

Impianti di trattamento latte e derivati

Connessioni tra pastorizzatori, separatori, omogeneizzatori e riempitori. Le connessioni DIN 11851 sono lo standard storico del lattiero-caseario per la velocità di smontaggio e la pulizia igienica.

Domande frequenti

Cosa sono i tubi calzati INOX raccordati e come si usano?
I tubi calzati INOX raccordati sono tubi in acciaio inossidabile AISI 316L con raccordi (calze) alle estremità già aggraffati o saldati in fabbrica. La "calza" è il raccordo metallico che forma l'accoppiamento con la connessione dell'impianto: può essere una flangia, un raccordo Clamp, un raccordo DIN 11851, un raccordo a vite o una connessione per tubo flessibile. Questo tipo di prodotto evita di dover eseguire il collegamento in campo — basta inserire il tratto di tubo e serrare i raccordi. Sono usati prevalentemente nel settore alimentare, farmaceutico e delle bevande come tratti di connessione flessibili tra macchine, come bypass, come tratti di campionamento e in tutti i punti dove serve un tratto di tubo igienico, flessibile e facilmente smontabile per la pulizia.
Qual è la differenza tra tubo calzato e tubo rigido con raccordi saldati?
Un tubo rigido con raccordi saldati è un tubo in acciaio inossidabile lavorato in officina da un saldatore qualificato: i raccordi (flange, curve, tee, raccordi Clamp) vengono saldati in argon (TIG) con finitura interna liscia. È la soluzione per tubazioni fisse, permanenti, ad alte prestazioni idrauliche. Il costo di lavorazione è elevato. Un tubo calzato raccordato è un semilavorato standardizzato: il tubo è in acciaio inoss ondulato (corrugato) o liscio, e i raccordi alle estremità sono aggraffati meccanicamente in fabbrica su un gambo di tenuta in gomma o PTFE — senza saldatura. È più economico e più rapido da installare e sostituire, ma la flessibilità derivante dalla corrugatura introduce una maggiore perdita di carico rispetto al tubo liscio. Si usa nei tratti non soggetti a pressioni elevate e dove la flessibilità è un vantaggio.
Quali raccordi terminali si usano sui tubi calzati INOX?
Le estremità dei tubi calzati possono avere diversi tipi di raccordo, scelti in base all'impianto di destinazione: Clamp (Tri-Clamp ISO 2852) — il più usato nell'industria alimentare e farmaceutica per la connessione rapida igienica; DIN 11851 — dado scorrevole per connessioni ad avvitamento rapido nel lattiero-caseario; SMS 1145 — standard scandinavo per l'industria delle bevande; RJT — standard britannico; Flange piane EN 1092-1 — per impianti industriali non alimentari; Filettature BSP maschio o femmina — per connessioni filettate standard; Raccordi Camlock — per manichette di trasferimento. I raccordi alle due estremità possono essere dello stesso tipo o di tipi diversi (adattatori).
I tubi calzati resistono alla pulizia CIP e SIP?
I tubi calzati in AISI 316L con guarnizioni in EPDM o PTFE sono compatibili con i cicli di CIP (Cleaning In Place) con soluzioni di NaOH al 2% (90 °C), acido nitrico al 1% (70 °C) e con i cicli di SIP (Sterilization In Place) con vapore saturo (fino a 140 °C). È importante verificare che: (1) le guarnizioni nei raccordi terminali siano in EPDM o PTFE (non NBR, che si degrada con alcali) e conformi a FDA/EC 1935; (2) il tubo ondulato non abbia zone di ristagno dove si accumula prodotto o detergente — installarlo con pendenza minima del 2% verso lo scarico; (3) le condizioni di pressione e temperatura del vapore non superino i limiti del raccordo e della guarnizione. Per SIP frequenti e a temperature superiori a 130 °C si preferisce il tubo liscio con raccordi saldati TIG.
Quali lunghezze e diametri sono disponibili per i tubi calzati?
I tubi calzati INOX raccordati sono disponibili in: Diametri nominali: da DN 25 (1") a DN 100 (4") — le taglie più richieste nell'industria alimentare sono DN 25, 32, 40, 50, 65 e 80; Lunghezze standard: 300 mm, 500 mm, 750 mm, 1000 mm, 1500 mm, 2000 mm; Lunghezze su misura: possono essere prodotte su specifica del cliente con tolleranza ±5 mm; Tipo di tubo interno: liscio (perdita di carico minima) o ondulato (massima flessibilità); Materiale guarnizione: EPDM standard, PTFE su richiesta, silicone per alte temperature. Roffia fornisce tubi calzati sia da stock (lunghezze e diametri standard) che su misura con tempi di consegna brevi.

Preventivo tubi calzati INOX

Indicateci il DN, la lunghezza, il tipo di raccordo alle estremità (Clamp, DIN 11851, ecc.), il tipo di guarnizione e il fluido. Forniamo sia lunghezze standard a magazzino che tratti su misura in tempi rapidi.
