Raccordi Camlock

Giunzione rapida di manichette e tubazioni con il sistema cam-and-groove. Standard MIL-C-27487 — alluminio, ottone, INOX 316L e polipropilene. Tutte le configurazioni A–F disponibili a magazzino.

Il sistema di giunzione rapida più diffuso al mondo

I raccordi Camlock sono uno standard internazionale (MIL-C-27487 / ISO 16028) per la connessione rapida di manichette flessibili, tubazioni e serbatoi durante operazioni di trasferimento fluidi. Il nome "cam-and-groove" descrive il meccanismo: le camme della parte femmina (accoppiatore) si inseriscono nella gola della parte maschio (adattatore), bloccando la connessione in modo sicuro con la semplice rotazione di due leve.

La connessione richiede 2–3 secondi, non serve alcun utensile e la tenuta è garantita dalla guarnizione in gomma integrata nell'accoppiatore femmina. Per disconnettere basta alzare le leve. Questo sistema è ideale per operazioni frequenti di collegamento e scollegamento dove la velocità operativa è essenziale: autobotti, stazioni di carico, cisterne, impianti agricoli.

Roffia dispone di magazzino con tutte le configurazioni (A, B, C, D, E, F, DC, DP) nelle taglie da 1/2" a 6" in alluminio, ottone, INOX 316L e polipropilene. La piena intercambiabilità tra produttori diversi garantisce compatibilità con le attrezzature esistenti.

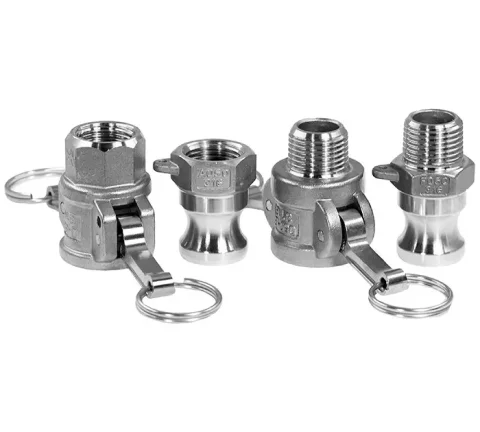

Raccordi Camlock cam-and-groove — Roffia srl
Tipo A

Adattatore maschio + uscita femmina filettata BSP

Tipo B

Accoppiatore femmina + uscita femmina filettata BSP

Tipo C

Accoppiatore femmina + gambo per tubo flessibile

Tipo D

Adattatore maschio + gambo per tubo flessibile

Tipo E

Adattatore maschio + uscita maschio filettata BSP

Tipo F

Accoppiatore femmina + uscita maschio filettata BSP

Tipo DC

Tappo cieco per accoppiatore femmina

Tipo DP

Tappo cieco per adattatore maschio

Materiali e guarnizioni

  • Alluminio — economico, leggero, uso generale
  • Ottone — acqua, gas, oli, soluzioni neutre
  • INOX 316L — fluidi corrosivi, alimentare
  • Polipropilene PP — acidi, alcali, chimica leggera
  • Guarnizioni: NBR, EPDM, Viton, PTFE, silicone FDA

Specifiche tecniche

  • Taglie: 1/2" – 6" (DN 13 – DN 150)
  • Pressione max: 10–17 bar (in base alla taglia)
  • Temperatura: -20 °C a +200 °C (Viton)
  • Norme: MIL-C-27487, ISO 16028, EN 14420-7

Settori di utilizzo

  • Trasferimento carburanti e lubrificanti
  • Agricoltura (fertilizzanti, fitofarmaci)
  • Industria alimentare (INOX + tenute FDA)
  • Chimica e petrolchimica
  • Antincendio e emergenza

Domande frequenti

Cosa sono i raccordi Camlock e come funzionano?
I raccordi Camlock (o cam-and-groove) sono raccordi di giunzione rapida standardizzati secondo la norma MIL-C-27487 / ISO 16028 / EN 14420-7. Il meccanismo consiste in una parte maschio (adattatore) che si inserisce nella parte femmina (accoppiatore): due leve laterali sulla femmina vengono ruotate verso il basso blocchiamo il maschio tramite delle camme, creando una connessione sicura e stagno in 2–3 secondi senza utensili. Per disconnettere basta alzare le leve. Disponibili in 8 configurazioni standard (A, B, C, D, E, F, DC, DP) per collegare combinazioni di tubi flessibili, filettature maschio/femmina BSP/NPT e flange. Sono tra i raccordi di trasferimento fluidi più diffusi al mondo nel settore industriale, chimico e alimentare.
In quali materiali sono disponibili i raccordi Camlock?
I raccordi Camlock Roffia sono disponibili in: Alluminio — il più economico e leggero, adatto ad acqua, aria, carburanti, fertilizzanti; non usare con acidi forti o soluzioni alcaline concentrate; Ottone — resistente alla corrosione, adatto ad acqua, gas, oli, soluzioni acquose neutre; Acciaio inossidabile AISI 316 — per fluidi corrosivi, acidi e alcali diluiti, prodotti alimentari e farmaceutici; Polipropilene (PP) — economico, resistente a molti acidi e alcali, leggero, non conduttivo; Nylon (PA6) — robusto, resistente agli urti, basso costo, per uso generale con fluidi non aggressivi. La guarnizione (in NBR, EPDM, PTFE, Viton o silicone) si sceglie in base alla compatibilità chimica con il fluido.
Quali sono i tipi di raccordo Camlock (A, B, C, D, E, F, DC, DP)?
Le 8 configurazioni standard sono: A — adattatore maschio con innesto camlock e uscita filettata femmina BSP; B — accoppiatore femmina camlock con uscita filettata femmina BSP; C — accoppiatore femmina camlock con uscita per tubo flessibile (gambo liscio con fascetta); D — adattatore maschio camlock con uscita per tubo flessibile; E — adattatore maschio camlock con uscita filettata maschio BSP; F — accoppiatore femmina camlock con uscita filettata maschio BSP; DC — tappo cieco per accoppiatore femmina (chiude il lato femmina); DP — tappo cieco per adattatore maschio (chiude il lato maschio). Le taglie van da 1/2" (DN 13) a 6" (DN 150).
Quali pressioni reggono i raccordi Camlock?
La pressione massima ammissibile dei raccordi Camlock dipende dalla taglia e dal materiale: per alluminio e INOX, da 10 bar per DN 150 a 17 bar per DN 13-25. I raccordi in polipropilene reggono pressioni minori (4–8 bar). I Camlock sono progettati per trasferimento fluidi a bassa e media pressione — non sono adatti ad applicazioni in alta pressione (>25 bar) dove si usano raccordi ORFS o raccordi flangiati. Temperature di esercizio: da -20 °C a +120 °C con tenute NBR, fino a +200 °C con tenute in Viton. Non adatti a vapore ad alta pressione.
Quali sono le applicazioni principali dei raccordi Camlock?
I raccordi Camlock sono usati principalmente per: Trasferimento carburanti e lubrificanti — autobotti, depositi, stazioni di servizio; Agricoltura — distribuzione fertilizzanti, fitofarmaci, irrigazione con manichette; Industria alimentare — trasferimento prodotti sfusi (latte, succhi, vino, oli) con versioni INOX e tenute FDA; Chimica — trasferimento solventi, acidi diluiti, alcali in versioni PP o INOX; Antincendio e emergenza — connessione rapida di manichette su autobotti e idranti; Costruzioni — drenaggio acqua da scavi, bypass fognature; Marina e industria offshore — versioni INOX per ambienti salmastri. Il sistema di connessione rapida è ideale per operazioni frequenti di collegamento e scollegamento manichette.

Preventivo raccordi Camlock

Indicateci il tipo (A/B/C/D/E/F), la taglia in pollici o DN, il materiale e il tipo di guarnizione. Vi confermiamo disponibilità e prezzi in giornata dal nostro magazzino di Cremona.
