Raccordi a Compressione INOX e OTTONE

Connessione su tubo senza saldatura né colla. Solo chiave e dado — tenuta meccanica per acqua, gas, aria compressa, strumentazione e circuiti idraulici fino a 630 bar.

Tenuta meccanica sicura, nessuna fiamma richiesta

I raccordi a compressione (detti anche raccordi a olivetta o a mordere) realizzano una connessione stagna su tubo metallico o plastico senza necessità di saldatura, brasatura o incollaggio. Il serraggio del dado comprime l'olivetta sul tubo, creando una tenuta ad alta affidabilità con soli due strumenti. Sono ideali ovunque la saldatura sia impraticabile o pericolosa: in ambienti ATEX, in interventi di manutenzione rapida, in installazioni temporanee o su impianti dove si lavora in presenza di fluidi infiammabili.

Roffia fornisce raccordi a compressione in ottone per applicazioni standard (acqua, gas, aria, oli) e in acciaio inossidabile AISI 316L per fluidi corrosivi, impianti di strumentazione e applicazioni alimentari. La serie idraulica in acciaio al carbonio con doppia olivetta (DIN 2353) copre le applicazioni ad alta pressione fino a 630 bar.

Disponibili tutte le forme: diritti, gomiti 90°, tee, riduzioni, raccordi a tre vie, raccordi con filettatura BSP/NPT maschio e femmina. Taglie da DN 6 (1/4") a DN 42 (1"1/2).

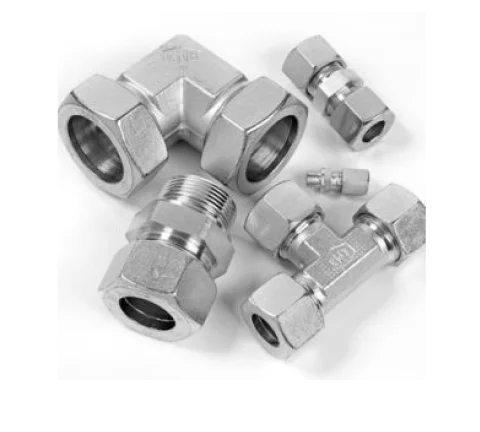

Raccordi a compressione INOX e ottone — Roffia srl

Raccordi in ottone (uso generale)

  • CW617N forgiato o CW602N tornito
  • Per acqua, gas, aria, oli lubrificanti
  • Pressione: fino a 40 bar
  • Temperatura: -20 °C a +150 °C
  • Olivetta in rame o ottone
  • Norme: EN 1254, UNI 9182

Raccordi in INOX 316L

  • Corpo e olivetta in AISI 316L
  • Fluidi corrosivi, acqua di mare, chimici
  • Industria alimentare e farmaceutica
  • Pressione: fino a 40 bar
  • Temperatura: -60 °C a +200 °C
  • Norme: DIN 2353, ISO 8434-1

Raccordi idraulici DIN 2353

  • Acciaio al carbonio con trattamento anticorrosione
  • Doppia olivetta per massima tenuta
  • Pressione: 100–630 bar (in base alla taglia)
  • Per circuiti oleodinamici e pneumatici HP
  • Norme: DIN 2353, ISO 8434-1
  • Compatibili con tubi senza saldatura

Forme raccordi disponibili

Diritto maschio
Diritto femmina
Gomito 90° maschio
Tee uguale
Riduzione
Nipple doppio
Raccordo a T
Tappo
Gomito 90° femmina
Passaparete

Domande frequenti

Come funzionano i raccordi a compressione?
I raccordi a compressione realizzano una tenuta meccanica sul tubo senza saldatura né incollaggio. Il principio è il seguente: il dado di serraggio, avvitato sul corpo del raccordo, comprime un anello (olivetta o ferrula) contro il tubo e contro la sede conica del corpo del raccordo. La deformazione dell'olivetta crea una tenuta stagna sia radiale (sull'esterno del tubo) sia assiale (trattenendo il tubo dalla sfilata). Nei raccordi a doppia olivetta (standard idraulico) ci sono due anelli: il primo crea la tenuta, il secondo il bloccaggio meccanico. Il montaggio richiede solo due chiavi fisse — nessuna fiamma, saldatrice o colla. La tenuta può essere smontata e rimontata più volte (con sostituzione dell'olivetta).
Quali materiali sono disponibili per raccordi a compressione?
Roffia fornisce raccordi a compressione in: Ottone (CW617N / CW602N) — il materiale più comune per acqua, gas, aria, oli; corpo tornito o forgiato; ottima lavorabilità e resistenza alla corrosione in ambienti moderati. Acciaio inossidabile AISI 316L — per fluidi corrosivi, acqua di mare, applicazioni chimiche e alimentari; olivetta in INOX 316L o Inconel. Acciaio al carbonio zincato — per circuiti idraulici ad alta pressione (fino a 400 bar con raccordi a doppia olivetta). Polipropilene PP — raccordi a compressione per tubi in PE, PP-R e multistrato, per distribuzione acqua potabile e riscaldamento (sistema press-fit o raccordo con dado polimerico).
Qual è la pressione massima dei raccordi a compressione?
La pressione dipende dal tipo e dalla taglia: Raccordi a compressione standard in ottone per gas e acqua: 16–40 bar (DIN 2353 / EN 10226), adatti per tubazioni istrumentazione e piccole utenze industriali. Raccordi a doppia olivetta in acciaio idraulico (DIN 2353 / ISO 8434-1): da 100 bar per DN 25 a 630 bar per DN 6 — sono lo standard per circuiti oleodinamici e pneumatici ad alta pressione. Raccordi in ottone per gas domestico: EN 1254 / UNI 9182, pressione max 5 bar. Raccordi per tubo multistrato (press-fit): 10–16 bar a 60 °C. La pressione ammissibile si riduce con la temperatura — consultare sempre le schede tecniche del produttore.
I raccordi a compressione si possono usare per il gas?
Sì, ma con limitazioni precise. I raccordi a compressione approvati per gas combustibile devono essere conformi alle norme EN 1254-2 (ottone) / UNI 9182 e riportare il marchio di certificazione dell'ente nazionale (IMQ in Italia). Devono essere installati da personale abilitato e l'impianto deve essere collaudato prima della messa in esercizio. I raccordi a compressione in ottone standard industriale (DIN 2353) non sono approvati per gas domestico. Per gas naturale e GPL in impianti industriali si usano raccordi a compressione approvati UNI EN ISO 17292 fino a PN 40. Per installazioni a vista è obbligatorio che l'olivetta sia in rame o ottone e che sia verificabile.
Come si installa correttamente un raccordo a compressione?
Procedura corretta in 5 passi: (1) Taglio del tubo perpendicolare e rimozione delle bave con svasatore — un tubo mal tagliato causa perdite immediate; (2) Inserimento del dado e dell'olivetta sul tubo (verificare l'orientamento: la punta dell'olivetta verso il corpo del raccordo); (3) Inserimento del tubo fino in fondo nella sede del corpo raccordo; (4) Serraggio manuale del dado sul corpo finché non si sente resistenza; (5) Serraggio finale con chiave: 1,25 giri dalla posizione manuale per raccordi DN ≤ 10, 1,0 giri per DN 12–25. Non sovraserrare — si rompe o deforma l'olivetta. Per il remontaggio: smontare, sostituire l'olivetta con una nuova, ripetere la procedura.

Preventivo raccordi a compressione

Indicateci il materiale (ottone o INOX), il diametro esterno del tubo, la pressione di esercizio e il tipo di connessione. Vi inviamo disponibilità e prezzi in giornata.
